Diagrama de fluxo de trabalho: saiba como ele pode elevar sua produtividade

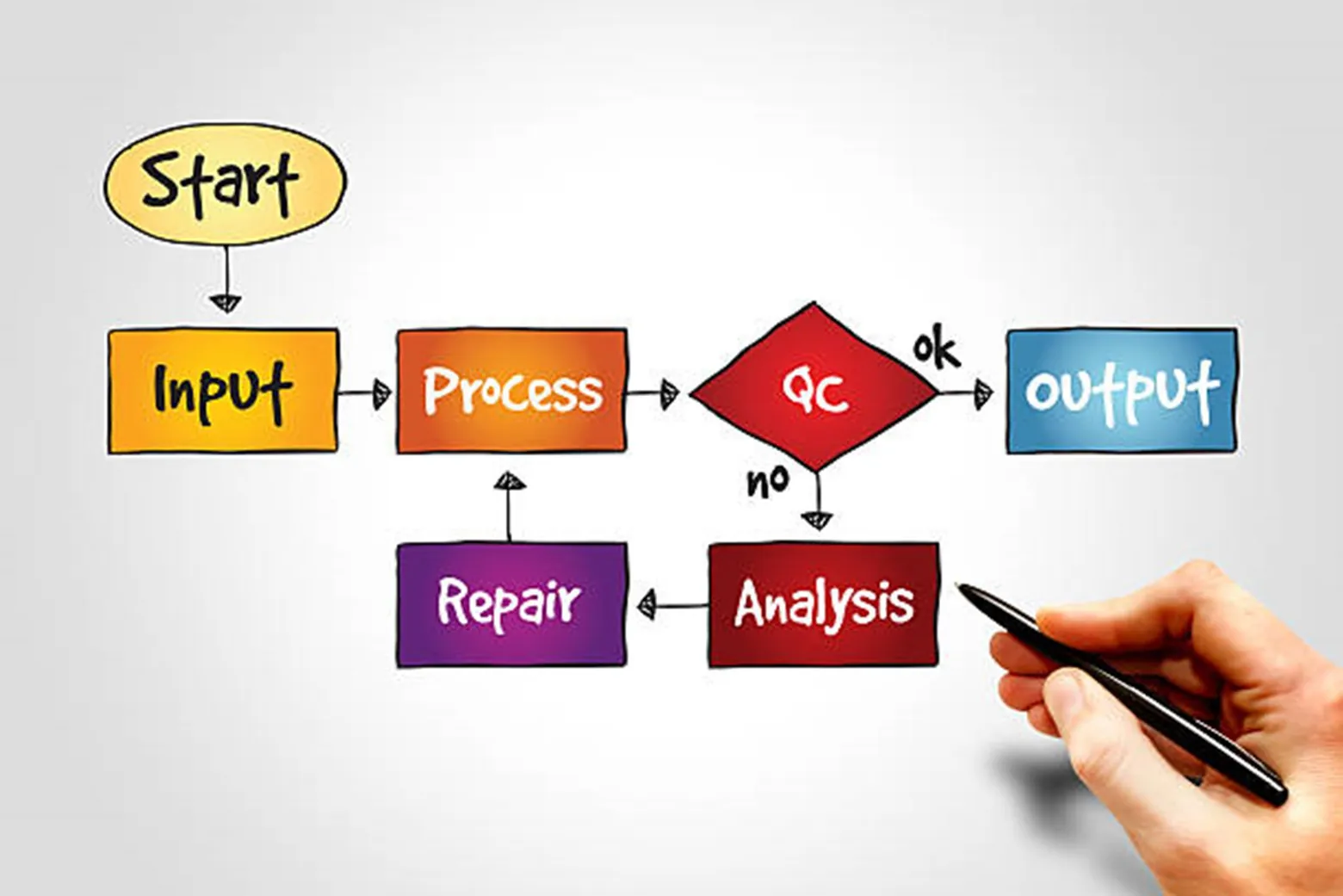

O diagrama de fluxo de trabalho é o desenho que mostra, com símbolos e setas, a sequência de tarefas de um trabalho, as decisões que mudam o caminho e quem faz cada etapa. Os símbolos básicos são o início e o fim, a tarefa, a decisão e a seta; as raias separam as etapas por área ou por cargo. Para ler o diagrama, siga as setas a partir do início e observe em que raia cada tarefa cai e o que acontece em cada decisão.

O que é um diagrama de fluxo de trabalho

O diagrama de fluxo de trabalho é a forma visual de combinar como o trabalho anda. Em vez de um texto longo explicando quem faz o quê, ele mostra o caminho de uma vez: de onde o pedido sai, por onde passa e onde termina.

Profissional comparando o diagrama de um processo na tela com anotações em papel

Ele serve para o dia a dia de quem executa, para treinar quem chega e para discutir melhorias com a área. Também é a base para automatizar o fluxo depois. Para a diferença entre fluxo de trabalho e processo de negócio, veja fluxos de trabalho e processos de negócio.

Os símbolos do diagrama de fluxo de trabalho

Os símbolos variam um pouco conforme a notação, mas os principais se repetem em quase todos os diagramas.

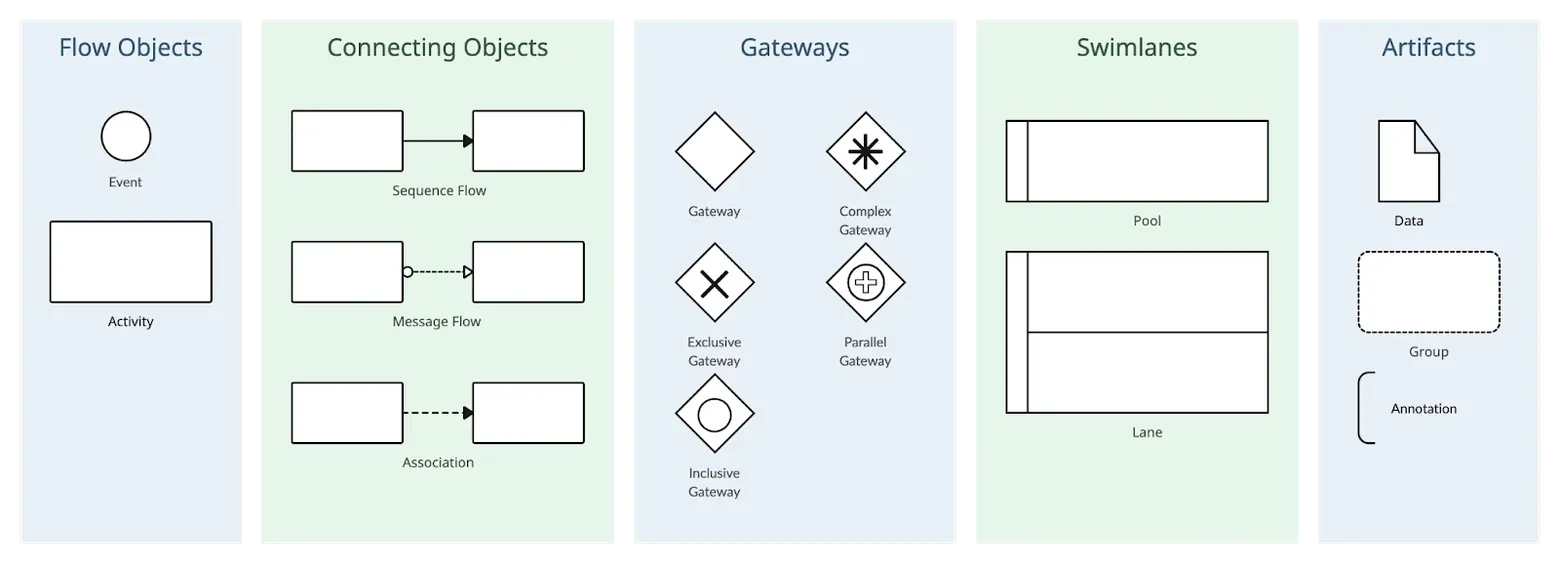

Elementos do diagrama de fluxo de trabalho: objetos de fluxo, objetos de conexão, gateways, raias e artefatos
SímboloO que representaExemplo
CírculoInício ou fim do fluxoPedido recebido
RetânguloUma tarefa feita por alguémConferir a nota
LosangoUma decisão que divide o caminhoValor acima da alçada?
SetaA ordem entre as etapasDa conferência à aprovação
RaiaA faixa de quem fazCompras, gestor, financeiro
DocumentoInformação ou anexo usadoNota fiscal anexada

Na notação BPMN, o início e o fim são eventos, as tarefas são atividades e as decisões se chamam gateways. Veja o que é BPMN.

Raias: quem faz cada etapa

As raias são as faixas que dividem o diagrama por responsável, e são o que mais ajuda a ler um fluxo entre áreas. Cada área ou cargo ganha uma faixa, e cada tarefa fica dentro da faixa de quem a executa.

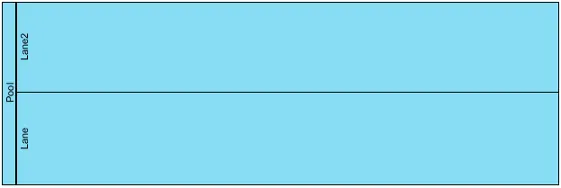

Exemplo de piscina (pool) com duas raias (lanes) em um diagrama de fluxo
  • Piscina (pool): o espaço do participante inteiro, como a empresa ou um fornecedor.
  • Faixa (lane): cada faixa dentro da piscina, uma para cada área ou cargo.

Com raias, fica visível onde o trabalho troca de mãos. É nessas trocas que o pedido costuma esperar: a seta que cruza de uma raia para outra é o lugar para olhar primeiro.

Como ler um diagrama de fluxo de trabalho

Ler o diagrama é seguir o caminho de um pedido do começo ao fim, em cinco passos.

Duas profissionais discutindo um fluxograma desenhado no quadro branco
  1. Ache o início. O símbolo de início diz o que dispara o fluxo.
  2. Siga as setas. Cada seta leva à próxima etapa; leia na ordem, da esquerda para a direita ou de cima para baixo.
  3. Veja a raia de cada tarefa. Ela diz quem faz aquela etapa.
  4. Pare em cada decisão. O losango tem uma saída para cada resposta; siga uma de cada vez.
  5. Chegue a cada fim. Um fluxo pode ter mais de um fim, como "pedido aprovado" e "pedido recusado".

Ao terminar, faça a pergunta que importa: o desenho mostra o que acontece de verdade, inclusive as exceções?

Como desenhar um diagrama claro

Um diagrama claro se lê sem explicação de quem o desenhou, e poucas regras resolvem quase todos os casos.

Profissional desenhando um diagrama em uma parede de vidro diante da equipe
  • Uma direção só: as setas correm de cima para baixo ou da esquerda para a direita.
  • Um verbo por tarefa: "conferir a nota", "aprovar o pedido", e não frases longas.
  • Toda decisão com todas as saídas: se o losango pergunta "aprovado?", tem seta para o sim e para o não.
  • Início e fim marcados: quem lê precisa saber onde começar.
  • Poucas cores: a cor ajuda a destacar, não a decorar.

Para o passo a passo do desenho, veja como fazer um fluxograma.

Diagrama de fluxo, fluxograma e organograma

Os três nomes aparecem juntos, mas mostram coisas diferentes. O fluxograma é o nome mais comum do diagrama de fluxo: os dois mostram a sequência de etapas, e o diagrama de fluxo de trabalho é o fluxograma aplicado à rotina de uma área. O organograma mostra a estrutura da empresa, quem responde a quem, e não a sequência do trabalho.

Vista de cima de uma equipe planejando um projeto em volta da mesa

Para a definição do fluxograma, veja o que é um fluxograma.

Para que serve o diagrama no dia a dia

O diagrama ganha valor quando é usado, não quando fica guardado. Ele ajuda a treinar quem chega, a combinar mudanças com a área e a achar onde o trabalho para. Mas o desenho não faz o trabalho andar: para isso, o fluxo precisa rodar num sistema, com a tarefa chegando a quem deve, a alçada decidindo o caminho e o prazo avisando antes de estourar. Veja o que é workflow.

Equipe em reunião em frente a um quadro com notas adesivas de tarefas

Perguntas frequentes

Diagrama de fluxo de trabalho e fluxograma são a mesma coisa?

Na prática, sim. O diagrama de fluxo de trabalho é um fluxograma aplicado à rotina de trabalho, em geral com raias por área ou cargo.

Qual é a diferença entre o diagrama e o BPMN?

O BPMN é uma notação padrão com regras para cada símbolo. Um diagrama de fluxo pode ser feito em BPMN ou com símbolos simples.

O que é raia num diagrama?

É a faixa que reúne as tarefas de um mesmo responsável, área ou cargo, para mostrar quem faz cada etapa.

Quantas raias um diagrama pode ter?

Quantas forem as áreas ou cargos envolvidos. Se passar de seis ou sete, vale dividir o diagrama em partes.

Preciso de um programa para desenhar?

Não. Papel ou quadro resolvem para discutir com a área; um programa ajuda a guardar e revisar o desenho.

Como a Speedtask usa o diagrama de fluxo

Na Speedtask, empresa de gestão de processos e documentos desde 2008, o desenho do fluxo é o ponto de partida, não o produto final. Levantamos com a sua área como o trabalho corre, desenhamos etapas, regras, alçadas e prazos e transformamos o desenho em processo rodando no BPMS.

A mesma equipe configura, treina, coloca em produção e sustenta depois. Se a sua área já tem o fluxo desenhado, partimos dele. Atendemos empresas de todo o Brasil.

Veja como entregamos · Fale com a Speed
